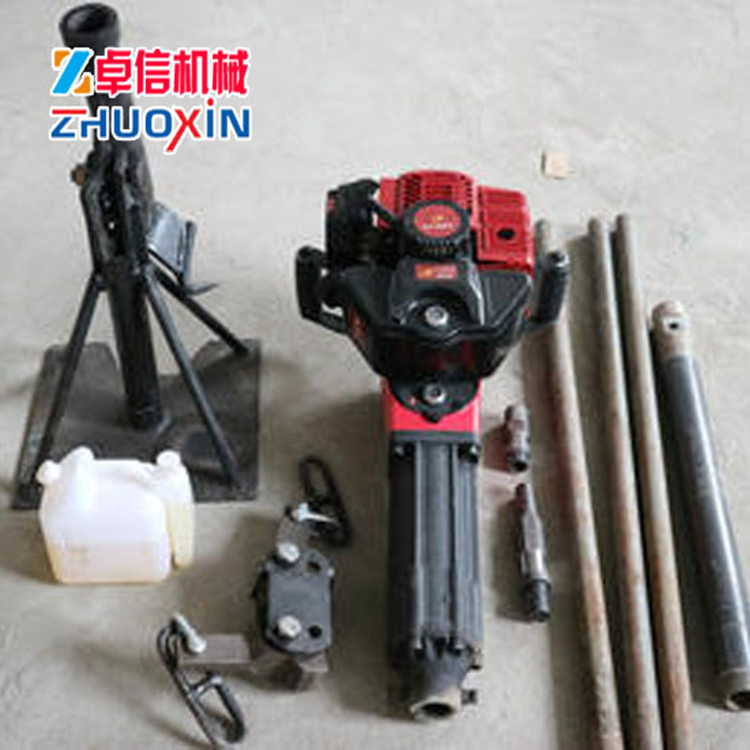

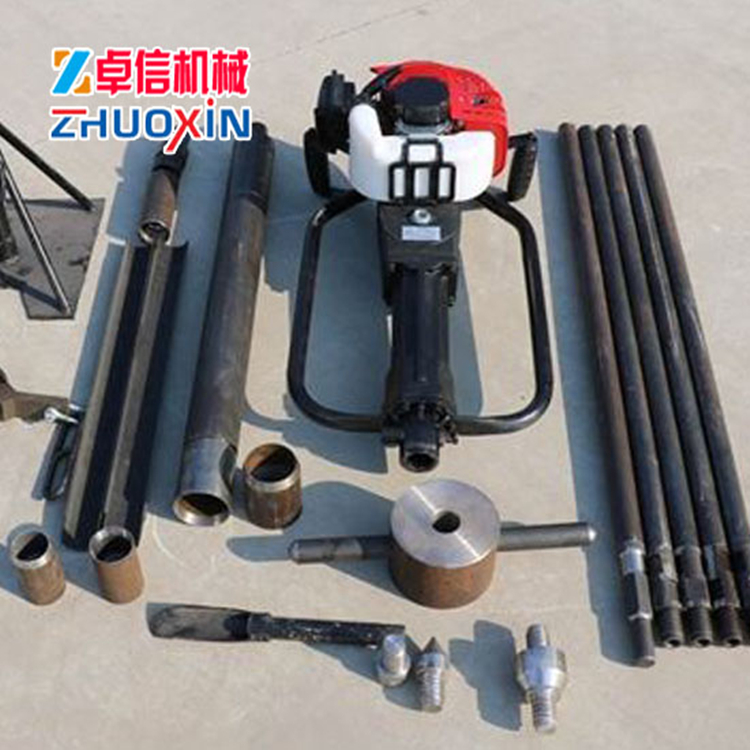

- QTZ-1便攜式取土鉆機
便攜式取土鉆機是我公司研發的一款單人手持的動力(汽油)輕便型土壤取樣鉆機(土壤采樣器)，效果堪比體積龐大的液壓和氣動取土鉆機。該鉆機采用汽油加強動力，沖擊力更強，打得更深，可以滿足10~15米深度的土壤取樣工程需求。操作簡單安全性高，性能穩定，可以大幅減免土壤取樣人員的勞動力，兼顧取樣速度快、簡便。便攜式取土鉆機主要特點
1、深度可調
取得的樣本直徑和長度較大、采樣深度可達15米。
2、操作輕松
操作輕松簡單，單人可實現快速取樣。
3、省時省力
采集的土壤樣本直接進入內管中，省時省力便于運輸、保存。
4、減少顧慮
土層無水沖擊鉆進，無需考慮攜帶鉆探用水問題。
一、QTZ-1便攜式取土鉆機簡介
QTZ-1便攜式取土鉆機是一款單人手持的輕便型土壤取樣鉆機，效果堪比體積龐大的液壓和氣動取土鉆機。該鉆機采用汽油動力，操作簡單，安全性高，性能穩定，可以大幅減免土壤取樣人員的勞動力，兼顧取樣速度快、簡便。
二、QTZ-1便攜式取土鉆機應用領域
巖土工程勘察；環境土壤調查；農業土壤調查；
地下水調查；海岸帶地質調查；濕地環境調查；
尾礦庫調查；考古調查；物化探次生暈取樣；
土壤結構描述。
三、QTZ-1便攜式取土鉆機技術參數
QTZ-1便攜式取土鉆機 動力 功率 2.8HP 打火方式 反沖式拉繩 油耗 0.5L/H 沖擊次數 1500次/分鐘 沖擊能量 20J~55J 取芯深度 5M~10M 主機重量 23KG

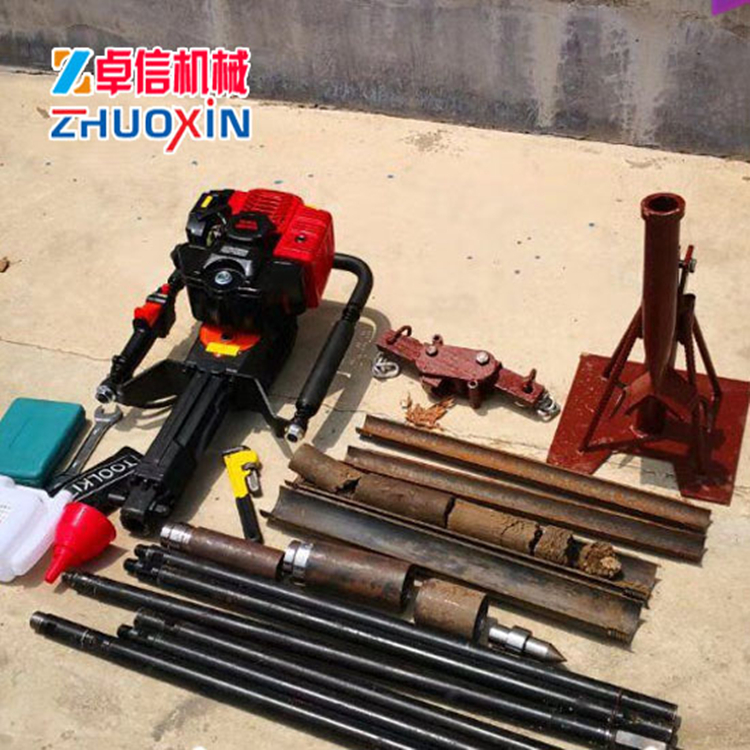

四、QTZ-1便攜式取土鉆機配置清單
名稱 型號 單位 數量 便攜式取土鉆機 QTZ-1 臺 1 方扣沖擊接手 Φ34*200mm 個 1 方扣公接手 Φ34*170mm 個 4 方扣鉆桿 Φ34*910mm 根 5 方扣腦袋 Φ54/34 個 1 接箍 Φ54*140mm 個 1 對開管 Φ54*600mm 根 1 內刃管靴 Φ54*90mm 個 1 外刃管靴 Φ54*90mm 個 1 方扣腦袋 Φ73/34 個 1 接箍 Φ73*140mm 個 1 對開管 Φ73*600mm 根 1 內刃管靴 Φ73*90mm 個 1 外刃管靴 Φ73*90mm 個 1 輕便觸探錘 10KG 個 1 方扣觸探頭 Φ34*98mm 個 1 方扣起拔反打帽 個 1 起拔器 三位力臂 套 1 配比油壺 25:1 個 1 工具包 套 1 QTZ-1便攜式取土鉆機的具體操作流程是怎樣的一、準備將QTZ-1便攜式取土鉆機從背包取出，把主機、壓力瓶、鉆具、鉆桿、鉆頭、鋼釬、取芯器、T型把手、工具盒取出依次放好。將汽油、機油放置。把壓力瓶的水灌好，切記不要灌的太滿。根據地層結構選擇合適的鉆頭或者沖洗液。準備97#汽油與二沖程汽機油，按50:1配備。二、檢查1、檢查主機的空氣濾芯器是否干凈，有灰塵應進行清理，濾紙?zhí)K應進行更換。2、檢查火花塞是否有積碳�；鸹ㄈg隙是否符合要求，火花塞頭發現有積碳應進行擦洗清理。3、檢查供水系統的壓力瓶是否密封和漏水,檢查打氣系統是否漏氣。4、檢查背包鉆機主機連桿、轉接器、鉆桿上的O型環是否磨損以及連桿和鉆桿的卡豆是否牢固，若有松動則要擰緊。5、檢查啟動拉繩是否牢固，磨損嚴重應及時更換6、檢查金剛石鉆頭的胎體磨損度，鉆頭的內徑、外徑、底唇面三體任何一方磨損超標，都不得下入孔內進行鉆進。7、檢查汽油機的磁電機是否運轉良好，正負極線路輸送是否正常，電機冷卻風扇是否工作。8、檢查沖洗液輸送管是否與鉆機連接上，管路是否流暢。沖洗液輸送粘度是否符合紹爾鉆機鉆進流速要求。9、檢查主機、鉆機連接螺栓是否牢固。10、檢查隨機修理工具是否攜帶齊全。三、加注燃油,把機油和汽油按照1：50的比例進行配比，按照配油壺上的刻度線嚴格配比。然后把油搖勻。配好油倒入油箱。同時檢查化油器與油箱的油路連接是否正常，而后按幾下泵油帽，讓燃油進入缸體。四、配鉆頭,鉆進硬、軟巖石的鉆頭胎體表示方法以鉆頭鋼體上的顏色來區分。金黃色----堅硬巖石（11級---12級）藍色---硬巖石（9級---10級）銀灰色----中性巖石（7級---8級）。五、連接在相應接口處抹潤滑油，把鉆頭對正鉆具或者鉆桿上緊。而后用轉接器把上好鉆頭的鉆具與機頭連接牢固。QTZ-1便攜式取土鉆機遇到無法鉆進的問題應該怎樣解決？
QTZ-1便攜式取土鉆機憑借其便攜，經多年實踐操作已被廣大行業內用戶定義為不可或缺的淺層取樣工具。背包系列鉆機，不同的動力配置更好地適用于不同地層、地質條件的淺層勘探取樣工作。QTZ-1便攜式取土鉆機主要適用于崇山峻嶺、交通不便和水源缺乏的地區，操作輕便，可代替?zhèn)鹘y(tǒng)槽探、井探開挖以及物化探異常驗證；并且可大量減少植被破壞保護生態環境；是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。1.作業前準備工作機油缸內注入約1L左右四沖程機油以保持機器在運行過程中各部件可以得到足夠的潤滑。油箱內注入足量汽油為動力燃料，手動高壓水泵內注滿水后連接水管開關并接入鉆機注水口。2.開孔工作鉆機在開孔工作時，接好主軸連接套，安裝好取芯鉆頭，啟動鉆機即可開始工作。在開孔時，操作者可以帶動鉆機主機順時針旋轉，增加開孔直徑，減少鉆頭所受摩擦力可以增加開孔效率。另外根據地質情況不同可酌情增加或減少注水次數。3.鉆進工作鉆機在鉆進工作中，如遇無法鉆進問題，請以以下方式嘗試解決：（1）操作者帶動鉆機主機順時針旋轉，減少鉆桿鉆頭與孔壁的摩擦力；（2）增加注水次數，加快鉆頭冷卻并利用水和鉆機的旋轉速度清理孔底雜物、碎石、泥沙等阻礙物；（3）通過多次提升、下壓鉆機，增加孔內壓力，清理孔壁雜物、碎石等阻礙物；（4）拔掉鉆機所連接的水管，解除手動高壓水泵對孔內的壓力，利用鉆進壓力使水倒流并把雜物、碎石收入取芯鉆頭內提出；（5）提出鉆桿鉆頭，檢查鉆頭內的芯是否取滿，并檢查鉆頭金剛石切齒的磨損程度，及時更換鉆頭；（6）清理鉆頭內外壁雜物，增加鉆進效率和鉆頭的使用壽命。
定制加工流程
- QTZ-1便攜式取土鉆機的具體操作流程是怎樣的一、準備將QTZ-1便攜式取土鉆機從背包取出，把主機、壓力瓶、鉆具、鉆桿、鉆頭、鋼釬、取芯器、T型把手、工具盒取出依次放好。將汽油、機油放置。把壓力瓶的水灌好，切記不要灌的太滿。根據地層結構選擇合適的鉆頭或者沖洗液。準備97#汽油與二沖程汽機油，按50:1配備。二、檢查1、檢查主機的空氣濾芯器是否干凈，有灰塵應進行清理，濾紙?zhí)K應進行更換。2、檢查火花塞是否有積碳�；鸹ㄈg隙是否符合要求，火花塞頭發現有積碳應進行擦洗清理。3、檢查供水系統的壓力瓶是否密封和漏水,檢查打氣系統是否漏氣。4、檢查背包鉆機主機連桿、轉接器、鉆桿上的O型環是否磨損以及連桿和鉆桿的卡豆是否牢固，若有松動則要擰緊。5、檢查啟動拉繩是否牢固，磨損嚴重應及時更換6、檢查金剛石鉆頭的胎體磨損度，鉆頭的內徑、外徑、底唇面三體任何一方磨損超標，都不得下入孔內進行鉆進。7、檢查汽油機的磁電機是否運轉良好，正負極線路輸送是否正常，電機冷卻風扇是否工作。8、檢查沖洗液輸送管是否與鉆機連接上，管路是否流暢。沖洗液輸送粘度是否符合紹爾鉆機鉆進流速要求。9、檢查主機、鉆機連接螺栓是否牢固。10、檢查隨機修理工具是否攜帶齊全。三、加注燃油,把機油和汽油按照1：50的比例進行配比，按照配油壺上的刻度線嚴格配比。然后把油搖勻。配好油倒入油箱。同時檢查化油器與油箱的油路連接是否正常，而后按幾下泵油帽，讓燃油進入缸體。四、配鉆頭,鉆進硬、軟巖石的鉆頭胎體表示方法以鉆頭鋼體上的顏色來區分。金黃色----堅硬巖石（11級---12級）藍色---硬巖石（9級---10級）銀灰色----中性巖石（7級---8級）。五、連接在相應接口處抹潤滑油，把鉆頭對正鉆具或者鉆桿上緊。而后用轉接器把上好鉆頭的鉆具與機頭連接牢固。QTZ-1便攜式取土鉆機遇到無法鉆進的問題應該怎樣解決？QTZ-1便攜式取土鉆機憑借其便攜，經多年實踐操作已被廣大行業內用戶定義為不可或缺的淺層取樣工具。背包系列鉆機，不同的動力配置更好地適用于不同地層、地質條件的淺層勘探取樣工作。QTZ-1便攜式取土鉆機主要適用于崇山峻嶺、交通不便和水源缺乏的地區，操作輕便，可代替?zhèn)鹘y(tǒng)槽探、井探開挖以及物化探異常驗證；并且可大量減少植被破壞保護生態環境；是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。1.作業前準備工作機油缸內注入約1L左右四沖程機油以保持機器在運行過程中各部件可以得到足夠的潤滑。油箱內注入足量汽油為動力燃料，手動高壓水泵內注滿水后連接水管開關并接入鉆機注水口。2.開孔工作鉆機在開孔工作時，接好主軸連接套，安裝好取芯鉆頭，啟動鉆機即可開始工作。在開孔時，操作者可以帶動鉆機主機順時針旋轉，增加開孔直徑，減少鉆頭所受摩擦力可以增加開孔效率。另外根據地質情況不同可酌情增加或減少注水次數。3.鉆進工作鉆機在鉆進工作中，如遇無法鉆進問題，請以以下方式嘗試解決：（1）操作者帶動鉆機主機順時針旋轉，減少鉆桿鉆頭與孔壁的摩擦力；（2）增加注水次數，加快鉆頭冷卻并利用水和鉆機的旋轉速度清理孔底雜物、碎石、泥沙等阻礙物；（3）通過多次提升、下壓鉆機，增加孔內壓力，清理孔壁雜物、碎石等阻礙物；（4）拔掉鉆機所連接的水管，解除手動高壓水泵對孔內的壓力，利用鉆進壓力使水倒流并把雜物、碎石收入取芯鉆頭內提出；（5）提出鉆桿鉆頭，檢查鉆頭內的芯是否取滿，并檢查鉆頭金剛石切齒的磨損程度，及時更換鉆頭；（6）清理鉆頭內外壁雜物，增加鉆進效率和鉆頭的使用壽命。
