耙礦絞車

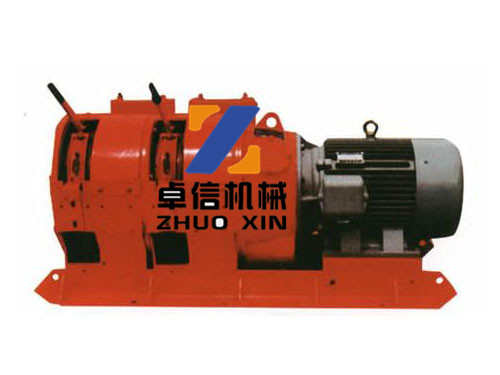

PK-15型耙礦絞車

PK1.5耙礦絞車主要用于金屬礦、煤礦及其它礦場或露天礦石運輸搬運填充作業。主要用于水平耙運，也可用于傾角不大的傾坡耙運，不能作為提升設備，PK1.5耙礦絞車司機可以在絞車旁邊用于操作，也可用在距絞車數十米處用按鈕實行距離操作。采用雙卷筒設計，通過對耙斗的雙向操作來完成對煤塊、矸石、礦石等貨物的扒裝搬運作業。

PK1.5耙礦絞車的主要部件有減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機。這些部件分別裝在殼體內外，殼體是一個具有較好鋼性的部件，既起保護、支撐作用，又承受全部載荷。PK1.5耙礦絞車用螺栓固定在與基礎相連的二根滑道上。雙筒絞車有一個主卷筒（裝在右側，即靠近電動機的一側），一個副卷筒（裝在左側）。

PK1.5耙礦絞車：絞車主要用于金屬礦及其它礦場的坑內及露天作礦石搬運及充填工作。WL系列電動鏟運機：WL系列電動鏟運機是以電能或柴油為動力的井下無軌裝運設備。PK1.5耙礦絞車適用于階段崩落法、空場法、房柱法、分層法、分層充填法等采礦方法的回采出礦和巷道掘進出渣，空區充填，以及工作場地的修筑平整，材料運輸?shù)容o助作業，是金屬礦或無爆炸危險的煤礦較理想的礦用設備。

PK1.5耙礦絞車：適用于水平和傾斜角小于35度的斜井上山及90度拐角巷道中裝載。 P、PD、YPD系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。PK1.5耙礦絞車：絞車主要用于金屬礦及其它礦場的坑內及露天作礦石搬運及充填工作。

PK30耙礦絞車隨貨配件有一個耙斗2個滑輪。操作人員可以在耙礦絞車旁用手操縱，也可以在離耙礦絞車數米以至數十米處用按鈕實行距離操縱。防爆雙卷筒耙礦絞車，PK-55耙礦機，PK-30耙礦絞車，PK-7.5耙礦絞車，（以下簡稱絞車）主要用于金屬礦及其它礦場坑內或露天做礦石的搬運及填充工作，適用于水平或傾角不大于44°的斜坡耙運。

PK30耙礦絞車的主要部件有減速裝置、主卷筒、副卷筒、操縱裝置、鋼繩導向裝置和電動機。這些部件分別裝在殼體內外，殼體是一個具有較好鋼性的部件，既起保護、支撐作用，又承受全部載荷。PK30耙礦絞車用螺栓固定在與基礎相連的二根滑道上。雙筒絞車有一個主卷筒（裝在右側，即靠近電動機的一側），一個副卷筒（裝在左側）。PK30耙礦絞車三筒絞車有一個主卷筒（裝在中間），二個副卷筒（裝在左邊和右邊），三筒絞車也可以裝二個主卷筒（裝在右側和中間），一個副卷筒（裝在左側），PK30耙礦絞車每一個卷筒都相應有一個操縱裝置和一個鋼繩導向裝置。

PK系列耙礦絞車減速裝置：它是一個共軸心的二級圓柱齒輪減速器，第一級小齒輪裝在電機軸上，大齒輪裝在中間軸上，第二級小齒輪是與中間軸一體的軸齒輪，第二級大齒輪用花鍵裝在絞車主軸上，中間軸與第二級大齒輪均支持在裝于殼體的滾動軸承上。PK30耙礦絞車主軸為浮動結構，左端無支承。主卷筒、副卷筒。每一個卷筒都帶有一個行星齒輪減速器，其太陽輪用花鍵串裝于主軸上，三個行星輪支承在三星架上，三星架用平鍵與卷筒連接在一起，整個部件除太陽輪外，PK30耙礦絞車均通過滾動軸承支持在殼體上，所以主軸僅受扭矩，不承受彎曲載荷。主卷筒與副卷筒的區別是前者減速裝置速比大，后者速比小，因此主副卷筒轉速不同，僅PK30耙礦絞車的主副卷筒轉速相同。行星機構內齒輪的外緣又是操縱裝置的制動輪。

耙礦絞車

PK-30型耙礦絞車

耙礦絞車

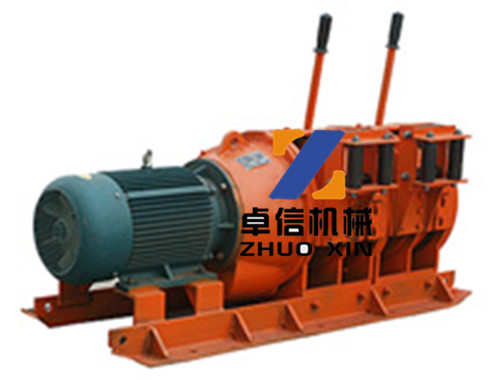

PK-55型耙礦絞車

PK55耙礦絞車操縱裝置：操縱裝置由閘和操縱桿組成，閘帶由鋼帶和石棉閘帶組成，并圍包在內齒輪的外緣上，閘帶的兩端通過銷軸、拉桿與操縱杠桿連接，手操縱時司機用手直接操縱該杠桿，距離操縱時用電力液壓推動器操縱該杠桿，推動器電機用按鈕實行距離控制。PK55耙礦絞車閘通過閘托支持在殼體上，液壓推動器通過銷軸支持在滑道上。上部也用銷軸與操縱杠桿連接，如不用液壓推動器操縱絞車時，可將上下銷軸取出，推動器拆下，即可改為手操縱。PK55耙礦絞車鋼繩導向裝置它由支架和四個滾子組成，支架用螺栓固定在殼體上，滾子通過滾動軸承支持在滾子軸上，滾子軸兩端帶有螺紋，用螺母固定在支架上，導向滾子的作用是限制鋼繩上、下、左、右跳動并防止鋼繩對殼體的磨損。

PK55耙礦絞車的工作原理：當電動機啟動后，如果各內齒輪均未被閘住，則各內齒輪都旋轉，卷筒在鋼繩和耙斗的阻力作用下都不動。如果PK55耙礦絞車其中一個內齒輪被操縱裝置閘住，則相應的卷筒即旋轉纏繩，帶動耙斗移動，此時另一內齒輪未閘住，其卷筒在鋼繩主動作用下，作從動旋轉放出鋼繩。PK55耙礦絞車操縱閘如此交替地閘住主副卷筒的內齒輪，耙斗即作往復運動進行耙運工作。

PK系列耙礦絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。絞車主要用于更換提升機兩個罐籠間連接的尾繩；PK55耙礦絞車且以換扁繩最佳，也可做豎井絞車用，其性能與豎井相同。PK55耙礦絞車特點：PK系列耙礦絞車具有提吊能力強、容繩量大、運轉平穩等優點。PK55耙礦絞車用途：主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒，壓縮空氣筒、注漿管等掘進設備的緊張穩繩，也可作其他井下和地面起吊重物使用。

PK55耙礦絞車是以葉片式氣動馬達為動力，通過行星齒輪減速機傳遞動力至滾筒起吊重物。馬達和減速機分別連接滾筒的兩側，使絞車體積小、重量輕、結構緊湊、操作簡單、維修方便、PK55耙礦絞車在一定范圍內可實現無級調速，絞車的制動是通過馬達制動實現的，剎車可靠。在沒有壓縮空氣的情況下可進行手動操作。

PK系列耙礦絞車技術參數

項目		單位	絞車型號
項目		單位	PK-7.5/3DPK-7.5	PK-15	PK-30/3DPK-30	PK-55/3DPK-55
平均牽引力	工作卷筒	牛頓	8000	14000	28000	50000
平均牽引力	空載卷筒	牛頓	8000	11000	20000	33500
平均速度	工作鋼繩	米/秒	1.0	1.1	1.2	1.2
平均速度	空載鋼繩	米/秒	1.0	1.5	1.6	1.8
鋼繩直徑	工作鋼繩	毫米	9.3	12.5	15.5	18.5
鋼繩直徑	空載鋼繩	毫米	9.3	11	14	16
卷筒	直徑	毫米	205	225	280	350
	凸緣直徑	毫米	305	435	510	625
	寬度	毫米	80	125	160	480
容繩量	工作卷筒	米	45	80	90	100
容繩量	空載卷筒	米	45	100	110	130
電動機	型式	/	Y123M-4B35	Y160L-4B35	Y200L-4B35	Y250M-4B35
	功率	千瓦	7.5	15	30	55
	轉速	轉/分	1450	1460	1470	1480
	重量	公斤	81	144	272	460
外形尺寸	長度	毫米	1146/1380	1400	1650/2006	1975/2520
	寬度	毫米	540	650	820	1010
	高度	毫米	480	580	695	865
總重量		公斤	420/520	650	1153/1510	2233/2871

本公司主要生產經營以下產品：

1、礦車：PK系列耙礦絞車、PK7.5耙礦絞車、PK15耙礦絞車、PK30耙礦絞車、PK55耙礦絞車、1噸固定式礦車，1.5噸固定式礦車，3噸固定式礦車、翻斗式礦車、底卸式礦車、曲軌側卸式礦車、液壓側卸式礦車，梭式礦車、刮板機刮板、材料車、平板車，后卸式斜井箕斗礦車、人車多功能車輛、PRC系列平巷人車等。

2、礦車配件：礦車輪、礦車輪對、聚氨酯礦車碰頭、橡膠礦車碰頭、碰頭彈簧、防脫圈、三環鏈（焊接/鍛造）、萬能環、刮板機刮板（礦車銷子）、礦車復軌器等。軌道交通設備器材：輔助器材：手動5噸/10噸/15噸齒條式起道器、12公斤/15公斤/18公斤24公斤/43公斤等各個規格手動彎道器、PK系列耙礦絞車、PK7.5耙礦絞車、PK15耙礦絞車、PK30耙礦絞車、PK55耙礦絞車、單軌阻車器、雙軌阻車器、刮板機刮板、600型/900型/1435型軌距尺、手動拔輪器，電動鋸軌機、刮板機刮板等。液壓設備：10噸/20噸/50噸液壓起道機、液壓彎道器、24公斤/30公斤/38公斤/50公斤液壓彎軌器、液壓阻車器、500型/1050型液壓擠孔機、刮板機刮板、液壓尖軌調整器、液壓軌縫調整器、30型/48型液壓鋼絲繩切斷器及配套的刀片。

3、道軌配件：單開道岔、道岔機芯、18公斤/22公斤/24公斤/30公斤道夾板、壓軌器壓板、扣板、刮板機刮板、墊板、道釘、刮板機刮板、刮板機刮板、絕緣夾板、橡膠墊板、道岔拉桿、魚尾螺栓、絕緣軌距桿、ZK19軌道鉆等。此外本公司還生產銷售各種PK系列耙礦絞車、PK7.5耙礦絞車、PK15耙礦絞車、PK30耙礦絞車、PK55耙礦絞車礦用防爆電器，防爆燈、防爆電話、防爆接線盒、甲烷檢測報警儀等。并經銷萊鋼、刮板機刮板、包鋼、首鋼、濟鋼、邯鋼、安鋼等十幾家知名鋼鐵企業的產品，產品涉及板材類，管材類，線材類，刮板機刮板，槽幫鋼，刮板機刮板，刮板鋼等其他鋼材。

耙礦絞車

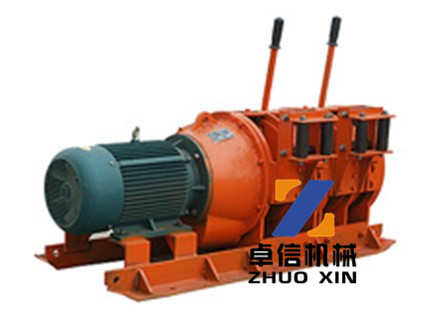

PK系列耙礦絞車

濟寧市卓信機械設備有限公司所生產銷售的PK系列耙礦絞車、PK7.5耙礦絞車、PK15耙礦絞車、PK30耙礦絞車、PK55耙礦絞車等均通過了國家和行業的相關質量體系認證，我們一直秉承“顧客至上，銳意進取”的經營理念，堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧！我們以用戶為上帝，竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量，一流的信譽，一流的售后服務，滿足客戶的需求是我們的義務。

濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
