溜槽堵塞開關

KBX-220礦用防爆溜槽堵塞開關安裝與接線
兩種型號產品外型尺寸相同，安裝方法一樣。
（一）KBX-220礦用防爆溜槽堵塞開關安裝方法
1．在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
2．用戶根據所示尺寸自制一彎角件，焊接在溜槽側壁上。
3．將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）、KBX-220礦用防爆溜槽堵塞開關安裝要領及注意事項
1．本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2．本系列保護裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三）接線：由本保護裝置引出一條三芯電纜線，其中1、3為常閉接點，1、2為常開接點。用戶可參考接線原理圖進行接線。

KBX-220礦用防爆溜槽堵塞開關相關的其他型號YHLJ-II、YHLJ-I、LDK-1、CCS-1011、SDS-2，SDS-II、 XLDS-II 、JYB/LD-B、HDM-B、KBD-X、LDK-1、LDM-B、LDM-A、LDM-G溜槽堵塞檢測裝置

KBX-220礦用防爆溜槽堵塞開關結構特性及工作原理

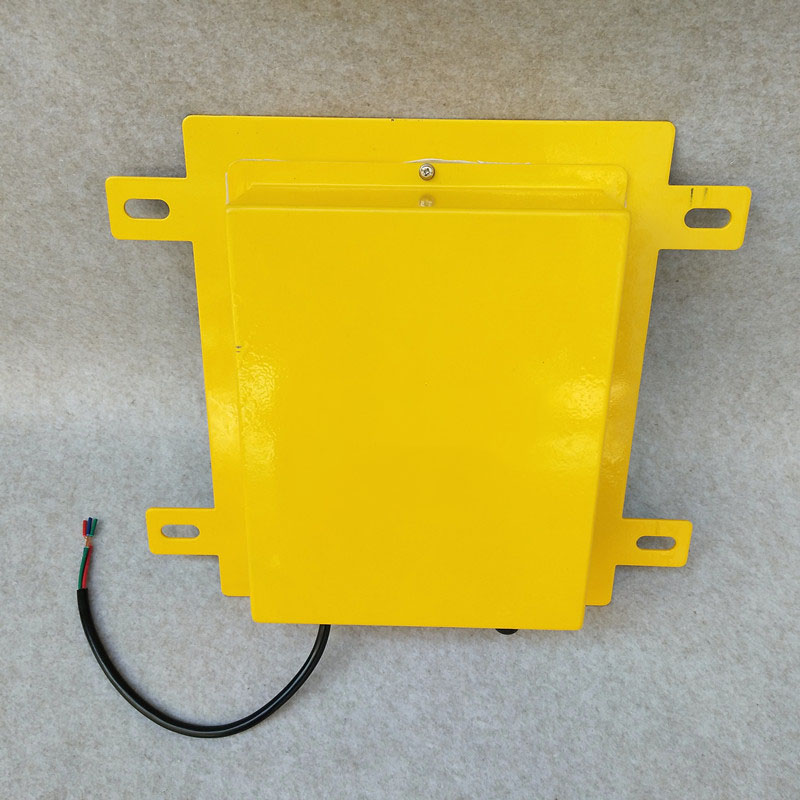

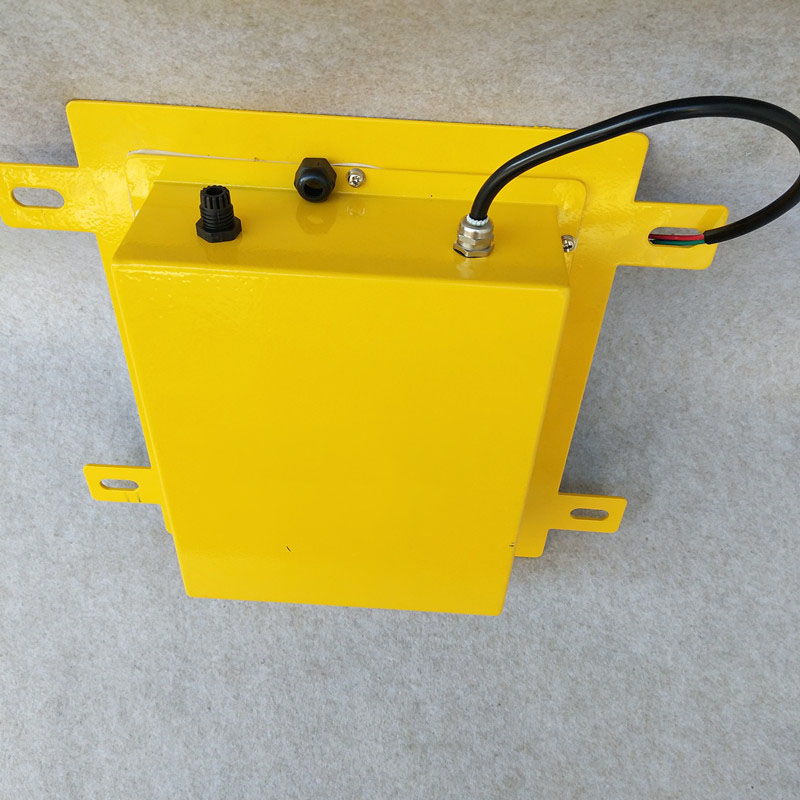

KBX-220礦用防爆溜槽堵塞開關結構：KBX-220礦用防爆溜槽堵塞開關采用門式結構，選用舌簧管作為接近式開關，將兩支舌管并排放在盒內用環氧樹脂灌封以增加可靠性。 原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。活動門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。
KBX-220礦用防爆溜槽堵塞開關主要用途
本系列溜槽堵塞保護裝置適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內開成堵塞時，檢測器將發出報警、振打或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
KBX-220礦用防爆溜槽堵塞開關使用條件
1．海撥高度低于2000M；
2．環境溫度：-35℃~+50℃；
3．相對溫度：不大于95%；
4．大氣壓力：80~110Kpa；
5．工作位置：安裝在溜槽不受物料沖擊的側壁上。

KBX-220礦用防爆溜槽堵塞開關其他相關皮帶輸送機開關

濟寧市卓信機械設備有限公司是一家專業生產溜槽堵塞開關，打滑開關，拉繩開關，傾斜開關，跑偏開關的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務��！

KBX-220礦用防爆溜槽堵塞開關工作原理：
該檢測器安裝在溜槽壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動形成開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。
KBX-220礦用防爆溜槽堵塞開關技術指標：
動作角度5°，極限角度10°
接點容量：10A/250V或480V（AC）
殼體防塵、防腐、防雨。防護等級IP55
開關個數：一個常開或一個常閉
（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20—60°c
KBX-220礦用防爆溜槽堵塞開關結構特性：
本檢測器采用測壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；帶防腐層的鑄鋁外殼，重載微型開關觸點，靈敏度高，作用力需要0.9kg即可觸發開關機內選用進口行程開關，動作靈敏，可靠性高，溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力，從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態素具至遠程控制室。
