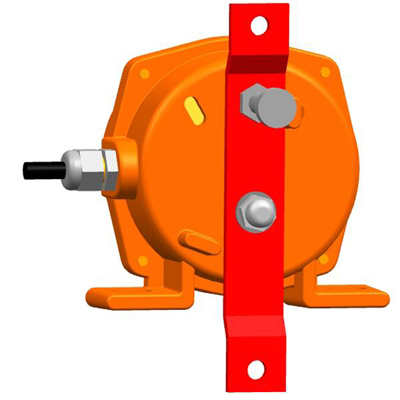

往復式雙向雙向拉繩開關概述：
雙向拉繩開關用于膠帶運輸機發生事故時緊急停機。
雙向拉繩開關工作原理：
當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動作，雙向拉繩開關發出停機或警報信號。自動復位機型在送開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。
雙向拉繩開關結構特點：
雙向拉繩開關采用鋁合金精密壓鑄亮體，強度高，重量輕；外殼防護等級達IP67，可以惡劣壞境中長期工作；雙向拉繩開關機內采用進口原件，觸電容量大，動作靈敏，可靠。
雙向拉繩開關技術參數：
使用壞境條件：壞境溫度：-30°c-+75°c
相對溫度：不大于85％
動作角度：30°
極限角度：60°
動作里：10
觸點數量：常開：1 常閉：1
常開：2 常閉:2(訂貨時需注明)
觸電容量：Ac380v 10A
復位方式：自動、手動
可靠性：＞10°次
重量：2.5
使用與安裝：
雙向拉繩開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。
雙向拉繩開關接線方式：
本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。
拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
因?yàn)?strong>雙向拉繩開關既有行程開關、微動開關的特性，同時又具有傳感性能，雙向拉繩開關并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。
拉繩開關可能在一些企業里面會用到，其實的地方也許沒有見過，其實一些農村里面還在用著拉繩開關呢。雖然人民都富裕了，一些農村仍然在使用著拉繩開關。
| 雙向拉繩開關當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
雙向拉繩開關概述：用于傳送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障，雙向拉繩開關廣泛應用于礦山、 電力及化工等行業的運輸系統中。

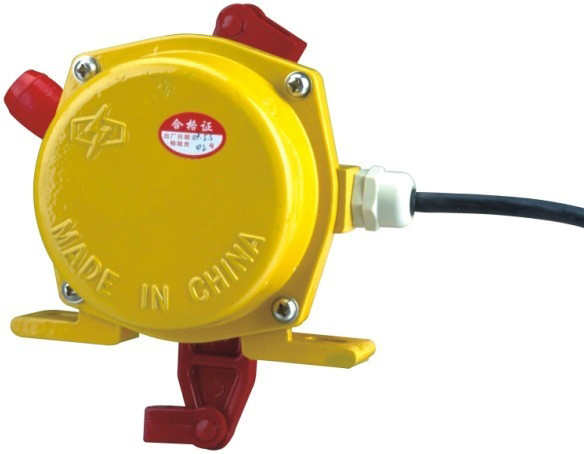

拉繩開關廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，雙向拉繩開關安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。
雙向拉繩開關工作原理
當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，是機內的滑塊與開關作用，發出停機信號。
雙向拉繩開關結構特性
帶自鎖保護，在事故排除后按下限位桿方能復位；雙向拉繩開關使用壽命長；密封性好，具有防塵、防震、防腐等優點；機殼采用鑄鋁鑄造，重量輕、硬度強。
技術指標
動作角度：30°
極限角度：60°
觸點數量：2個常開；2個常閉
動 作 力：10kg
觸點容量：380V/AC 電流 3A
防護等級：1P65
可 靠 性：＞106次
環境溫度：-30℃-+60℃
相對濕度：不大于85%

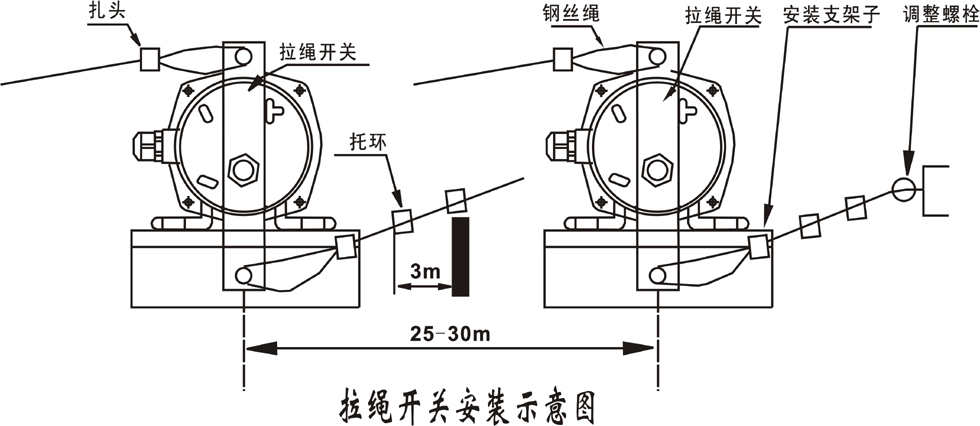

雙向拉繩開關一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖
1、將拉繩開關固定在支架上，然后焊在機架上；
2、兩機之間距離為25～30m，采用直徑為φ4的鋼絲繩連接，松緊應適度；
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上焊一個托環，以支撐鋼絲繩；
4、用戶可自制安裝支架，也可向我司成套訂購。
跑偏開關特點：
1、本機采用鋁合金精密鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠；
此系列拉繩開關用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦,當膠帶輸送現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機現場得到廣泛的應用。 |
|
|
|

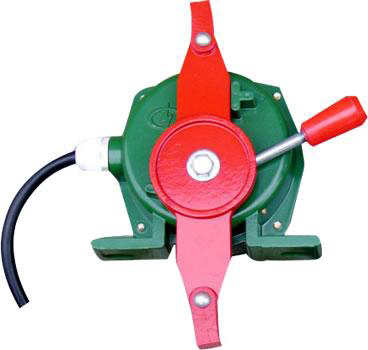

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
拉繩開關安裝調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，拉繩開關安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
拉繩開關注意事項
1、先切斷總電源，接著要用萬能表測出火線，開關一定是要裝在火線的一端。
2、將火線在適合的地方剪斷，就有兩個接頭了，拉線開關也有兩個接頭 。
3、將火線的兩個接頭削皮露出金屬絲，分別任意接到開關的兩個接頭上。
4、在連接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。
5、旋開拉線開關的蓋子，可以看見那里有一個金屬轉軸，它的一端是有洞的。
6、拉線開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就可以了。
7、最后旋好拉線開關的蓋子，防止觸電。
拉繩開關適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。拉繩開關當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
因?yàn)樗扔行谐涕_關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。
拉繩開關可能在一些企業里面會用到，其實的地方也許沒有見過，其實一些農村里面還在用著拉繩開關呢。雖然人民都富裕了，一些農村仍然在使用著拉繩開關。 |
 |

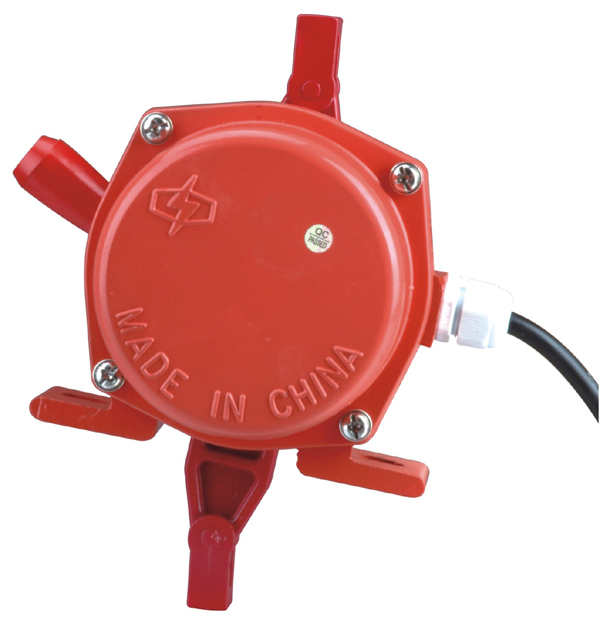

| 本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
1、拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：
2、通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；
3、堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：
4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；
5、可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，拉繩開關是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品符合GB14048.5-2008標準所規定的要求。
1.將拉繩開關固定在支架上，然后焊在機架上。
2.把鋼絲繩分別系在開關體的擺臂上，（鋼絲繩推薦使用PESG—3型防潮、阻燃、耐酸堿覆塑鋼絲繩）用繩夾固定，并先在拉繩開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3.在滿足開關正常工作前提下,盡可能拉緊兩側繩索然后在最大限度的減少鋼絲繩的垂撓度.
4.對坡度膠帶機,應酌情縮短其鋼絲繩長度\開關距離.
拉繩開關出廠時蓋內部貼有接線圖,用戶可參照其接線. |
