拉繩開關

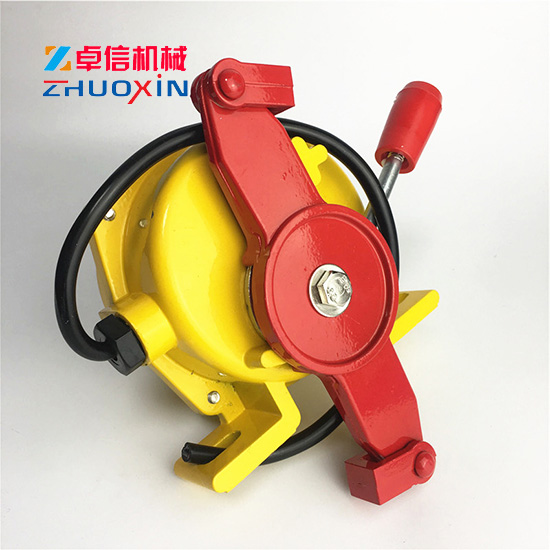

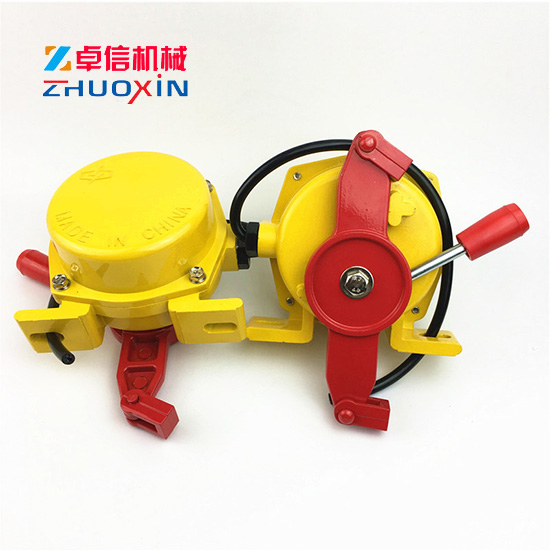

KBW-220L拉繩開關結構特征與工作原理：
KBW-220L拉繩開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。KBW-220L拉繩開關采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
KBW-220L拉繩開關安裝與接線：
KBW-220L拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。KBW-220L拉繩開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
KBW-220L拉繩開關接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。

KBW-220L拉繩開關相關的其他型號KLT2系列拉繩開關,BLKT-Ⅱ拉繩開關,SFDLS雙向拉繩開關,XDFL2ZS雙向拉繩開關,XDFL2ZS雙向拉繩開關,ZWQI2-30拉繩開關,HFKLT2-II隔爆雙向拉繩開關,KLT系列雙向拉繩開關,KLT2-1雙向拉繩開關

KLT2系列拉繩開關
一、KLT2系列拉繩開關主要用途及適用范圍：
HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。
二、KLT2系列拉繩開關主要技術參數：
產品型號 HFKLT2―□
開關觸點數量 1常開、1常閉獨立接點
觸點容量 AC 220V 380V ≤5A
復位方式 I：自動復位 II：手動復位
工作環境 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料 鑄鋁
防護等級 IP65
重量 2.0
接口方式 單出線口，也可定做雙出線口
三、 KLT2系列拉繩開關結構特征與工作原理：
KLT2系列拉繩開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
四、KLT2系列拉繩開關安裝與接線：
KLT2系列拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。

KBW-220L拉繩開關其他相關皮帶輸送機開關

濟寧市卓信機械設備有限公司是一家專業生產拉繩開關，跑偏開關，打滑開關，溜槽堵塞開關，傾斜開關的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務�。�

拉繩開關產品介紹
拉繩開關（SRS）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于傳統式皮帶輸送機、往復式輸送機、斗式提升機、包裝生產線堆料/ 取料系統、起重機、挖掘機、輪船裝卸系統、水平進料系統、資源回收工業、板式給料輸送機等設備現 場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點，可被應用于冶金、煤礦、水泥、礦場、電力、港埠、鋼鐵、糧食等領域各種皮帶輸送設備中。
拉繩開關動作原理
（1）當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉30度至自鎖位置，接線盒內之扭力彈簧使精密凸輪結構保持定位，精密凸輪驅動微動開關切斷控制線路。
（2）復歸時，需以手動壓下復位拉柄致使扭力彈簧彈起，驅動拉柄即可復歸到正常狀態。
（3）微動開關發出停機信號時，紅色動作指示牌升起。
（4）另可加裝微動開關，增加應用范圍。
拉繩開關性能特點
（1）在拉線任一位置可驅動開關,動作靈敏；
（2）手動復歸方式；
（3）容易安裝在輸送帶終端或兩端中間；
（4）鑄鋁外殼盒氣密性良好,IP67耐候防護等級；
（5）拉繩桿轉動20°時,可輸出停機和警報信號；
（6）SRS可適用于防爆場所，防爆標志ExtDA21IP67T85℃。
（7）采用歐姆龍微動開關，彈簧式驅動，觸點間隙小，快速動作，靈敏度高。
