XY-100液壓地質勘探鉆機
XY-100液壓地質勘探鉆機是巖心鉆探設備的一種，其主要用于金屬及非金屬固體礦產的普查與勘探，另外，也可用于工程地質勘查，水文地質調查，油氣田的普查和勘探以及水井鉆鑿等。由于巖心鉆機要求取出較完整、無混雜和非撓動的地層巖樣，因此巖心鉆機均為回轉式鉆機。

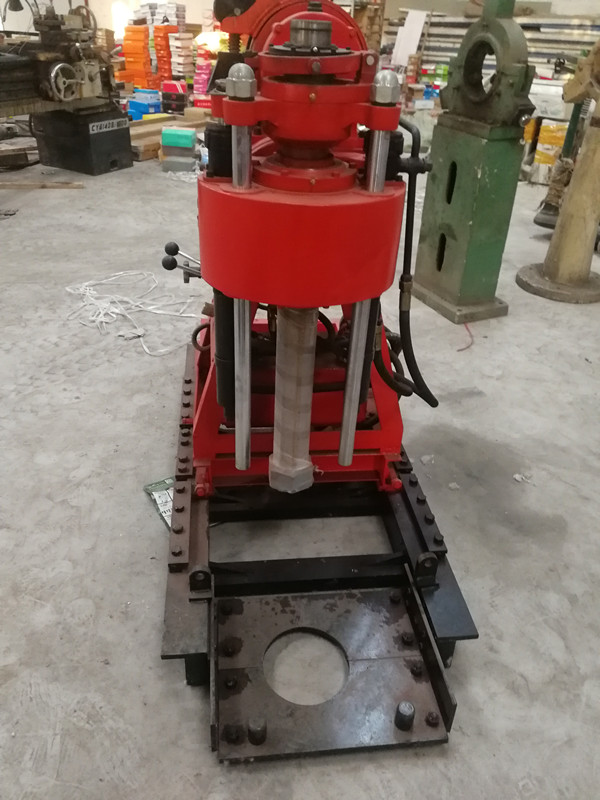

XY-100液壓地質勘探鉆機介紹
XY-100液壓地質勘探鉆機是機械傳動、油壓給進的輕便鉆機，體積小，重量輕。
1. XY-100液壓地質勘探鉆機適用范圍
（1）XY-100液壓地質勘探鉆機適用于地質普查勘探、地球物理勘探、道路和建筑基礎勘探以及打爆破孔等鉆孔工程。
（2）可根據不同的地層選用合金鉆頭、鋼粒鉆頭及金剛石鉆頭鉆進。
（3）可鉆進2～9級的砂質粘土及風化基巖等。
（4）額定鉆孔深度100m，最深不得超過120m。額定開孔直徑110mm，允許最大開孔直徑130mm。終孔直徑75mm。
2. XY-100液壓地質勘探鉆機特點
（1）采用油壓給進機構，減輕工人體力勞動強度。
（2）采用球卡夾持機構代替卡盤，可實現不停機倒桿，操作方便，安全可靠。
（3）可采用移機讓開孔口，或打開回轉器讓開孔口。
（4）重量輕，分解性強，便于搬遷，適合于平原和山區施工。
3. XY-100液壓地質勘探鉆機工作環境
（1）海拔高度不超過1000m。
（2）環境溫度不超過—10～45℃。
環境濕度不大于96%（+25℃）。
液壓地址勘探鉆機更有其他型號：XY-150，XY-180，XY-200，XY-1，XY-1A，XY-1B等型號可供選擇��！

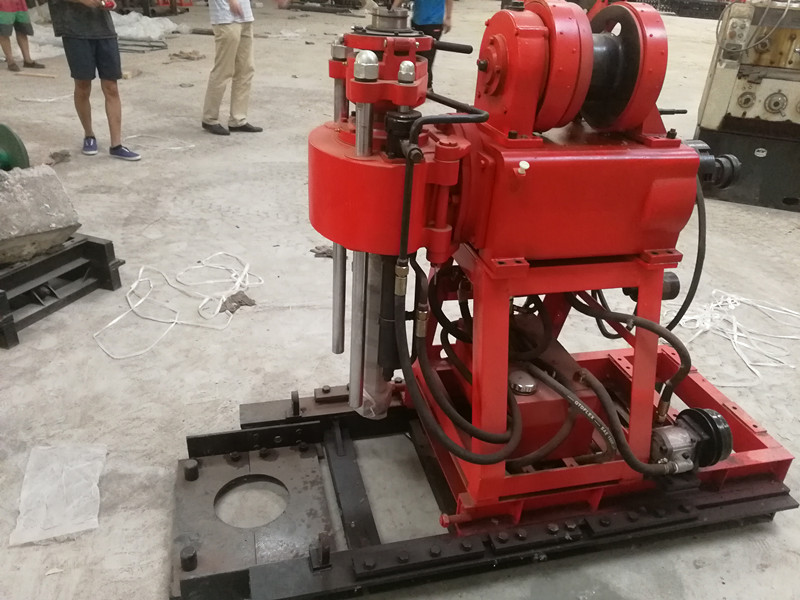

XY-100液壓地質勘探鉆機參數
鉆孔深度 |
110 |
最大開孔直徑 |
219 |
終孔直徑 |
73 |
液壓泵壓力(Mpa) |
1.2 |
液壓泵轉速(r/min) |
1500 |
立軸轉速(r/min) |
142、285、570 |
立軸行程 |
450 |
提升能力(KN) |
9.8 |
鋼絲直徑 |
9.3 |
最大壓力(MPa) |
1.2 |
工作壓力(MPa) |
0.7 |
排量（L/min） |
100 |
配用動力 |
S1100柴油機、10kw電機 |
XY-100液壓地質勘探鉆機特點：
1.具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
2.采用球卡夾持機構，操作方便，安全可靠。
3.卷揚提升力強，采用了行星齒輪保持架機構，提高了行星齒輪的使用壽命。
4.采用“常柴”直噴柴油機，動力強勁。
5.立軸下托盤采用螺紋連接，并加長了下托盤的內六方尺寸，更適合于大扭矩鉆進。
6.液壓系統可以達到16Mpa，增大了液壓系統的給進和提升能力。
XY-100液壓地質勘探鉆機主要特點
XY-100液壓地質勘探鉆機的主要特點
(1)回轉器有一根較長的立軸,在鉆進中可起到導正和固定鉆具方向的作回轉器傳動部件結構緊湊,加工、安裝定位精度高,潤滑及密封條件好,所以主動鉆桿與回轉器輸出軸同心度高,鉆機的導向性能較好,適合高速回轉又有利于保證開孔質量
(2)回轉器可調整角度,可施工斜孔。
(3)回轉器采用懸臂安裝,受到立軸回轉器通孔直徑的限制,不能通過粗徑鉆具,適合完成較小口徑的鉆孔,開孔直徑大小由鉆機讓開孔口的距離確定。
(4)立軸鉆機調速范圍較寬,機械傳遞動力的立軸鉆機多為有級變速
(5)升降作業多用卷揚機與滑輪組配合完成,需要配備鉆塔。
(6)有加減壓機構,并配有可反映孔內情況的鉆壓表,鉆壓控制準確,給進均勻。
(7)XY-100液壓地質勘探鉆機可按部件解體,一般能適應野外搬遷工作要求
(8)倒桿頻繁,容易造成孔底巖心堵塞,輔助工作時間長。
(9)多數鉆機的卷揚機軸線與天車軸線垂直,鋼絲繩縱向纏繞,易損壞鋼絲繩
(10)回轉器不能兼作擰卸工具,擰卸鉆桿需另配擰管機
XY-100液壓地質勘探鉆機使用注意事項
⑴鉆機操作必須由身體健康并具有相應的知識且具備操作上崗證的人員來完成；
⑵XY-100液壓地質勘探鉆機不得在無人照顧的情況下運轉；
⑶鉆機不使用液壓系統時，應將鉆機擰管機切換閥放在“油泵卸載”位置；
⑷扳動變速手柄時，必須先切斷離合器，待齒輪停止轉動后，再進行變檔，以免打壞齒輪，并注意將手柄固定好；
⑸合離合器時應平穩操作，禁止猛開猛合，避免離合器處于半接合狀態；
⑹卷揚機的提升閘帶和下降帶不同時動作，在升降鉆具時，兩手柄同時握緊，以便隨時配合；
⑺起重卷揚時，不得超負荷工作；
⑻閘帶磨擦片發熱冒煙時，需冷卻片刻再用；
⑼XY-100液壓地質勘探鉆機移動至前面極限位置,擰緊前后壓扳的鎖緊螺母后,才允許進行鉆進或提升;
⑽因意外事故卡盤突然失壓(如失去動力、油泵不工作或其他機械液壓事故等)后，應及時將鉆桿或鉆具卡住；
⑾操作時應隨時注意各壓力表的工作情況，如有異常，應及時處理；
⑿經常注意各運動部位有無異常響聲或高溫；發現問題應立即處理。
XY-100液壓地質勘探鉆機使用前的檢查與準備
⑴XY-100液壓地質勘探鉆機安裝必須牢固，各部分連接件緊固、可靠；
⑵檢查液壓油箱和變速箱油位是否合適。機架導軌面、立軸等運動磨擦部位應清潔、潤滑；
⑶將離合器手柄拉在斷開位置，其它運動手柄放在中間位置，用扳手扳動卷筒，將變速箱手柄放在高速位置，用管鉗旋轉鉆桿立軸，檢查各旋轉件是否靈活、有無阻力過大現象；
⑷檢查油路系統各油管接頭是否擰緊，對接是否正確。鉆機啟動后應檢查油泵是否起壓、各壓力表是否正常；
⑸檢查卡盤操作是否靈活；
⑹各操縱閥各操作位置是否靈活可靠；
⑺檢查提升制動閘帶在制動和松開狀態下的松緊程度是否合適；
⑻由值班電工檢查其電氣系統是否正常、可靠。
 |
 |
 |
 |
 |
濟寧市卓信機械設備有限公司是一家專業生產XY-100液壓地質勘探鉆機，地質勘探鉆機，小型水井鉆機，單人背包鉆機，小型輕便鉆機，手持式巖心鉆機，工程鉆機，地質巖心打井機，鉆探機，鉆井機，小型輕便鉆機，背包鉆機，便攜式勘探地表地質取樣小型輕便鉆機，輕便巖芯巖心工程小型鉆機，地質勘探背包式巖芯鉆機，背包型巖心鉆機的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務�。�
其他產品展示
 |
 |
 |
 |
 |
 |
延長XY-100液壓地質勘探鉆機鉆桿使用壽命的秘訣
1、在使用新鉆桿時，應確定鉆頭前截（保護軸頭）的絲扣也是接近新的一個環扣的轉頭很容易就損壞新鉆桿的絲扣，造成漏水、卡扣、松脫等狀態。
2、在使用XY-100液壓地質勘探鉆機鉆桿進行第一次鉆掘時，應該要先“磨新扣”，這包含了，先抹上絲扣油，然后用鉆機全力扭緊，再打開扣，再抹上絲扣油再打開，如此反復三次，可以避免新磨損及卡扣。
3、盡可能維持鉆桿在地面下與地面上呈直線，這樣可以避免絲扣部分側受力并造成不需要的磨損，甚至跳扣，注意將鉆機錨定好避免施工中受力移動是非常重要的。
4、上扣時應慢慢旋緊，減少過熱磨損。
5、每次上扣時必須用全扭力扭緊，并時常注意夾片的狀態是否良好。
6、縮短鉆機倒入地口的距離，因為如果鉆桿缺乏支撐，將使鉆桿推進導向時容易彎曲變形，造成壽命減短。
7、保持入口角度盡量小，緩慢的依鉆桿安全要求改變角度。
8、勿超過XY-100液壓地質勘探鉆機鉆桿的最大彎曲半徑，特別注意在鉆進時改變成水平段和鉆出時改變成鉆出的角度變化。
9、保持輪流使用鉆桿，避免固定的鉆桿打?qū)蚝突財U(kuò)，必須輪流，以免過度磨損而斷桿。
XY-100液壓地質勘探鉆機的操作得謹慎，以免在操作當中出現意外。接下來給大家講講在施工過程當中要注意的。
XY-100液壓地質勘探鉆機操作
鉆機工需要掌握基本的鉆機操作知識和基本的維護保養知識，同時還要又一定的故障排除經驗方法。不會可以多與有經驗師傅交流。裝運XY-100液壓地質勘探鉆機，要進行安全檢查，鉆機各部件要齊全、電纜無漏電、鉆桿、鉆具等無損壞現象。 進入施工場地，鉆機鉆塔要固定好，鉆場面積要大于鉆機座，周圍要有足夠的安全空間。
XY-100液壓地質勘探鉆機在鉆進前
1、鉆進前鉆機要嚴格按照孔位及方位、角度、孔深等施工，鉆機手不可以擅自改動。不按規定實施容易出現不可預測事故，切記。安裝鉆桿時要檢查鉆機，確保鉆桿不堵塞、不彎曲、無裂縫、絲口未磨損，不合格的偽劣鉆桿嚴禁使用。
2、采用清水鉆進時，開鉆前不許供水，水返回后才能給壓鉆進，并要保證有足夠的流量，不準鉆干孔，孔內巖粉多時，應加大水量延長開泵時間、切實沖好孔后方可停鉆。
XY-100液壓地質勘探鉆機鉆進中
1、鉆進過程中要準確測量距離，一般每鉆進10米或換鉆具時必須量一次鉆桿，核實孔深并做好相關記錄。再看變速箱、軸套、橫立軸齒輪等有無超溫現象，有無異常聲音，當發現問題時應當立刻停機檢查找到原因及時處理，不要停留把問題放著不解決，這樣日積月累機械損壞速度非常快，且維修費高。
2、采用清水鉆進的時候，開鉆前一定不能供水，水返回后才能給壓鉆進。并且保證有足夠的流量�？變�(nèi)巖粉多時，加大水量延長泵時間、等沖好孔后才可停鉆。
3、鉆進過程中要準確測量距離，一般每鉆進10米或換鉆具時必須量一次鉆桿，以核實孔深。變速箱、軸套、橫立軸齒輪等有無超溫現象，有無異常聲音，發現問題應立即停機，查找原因，及時處理。

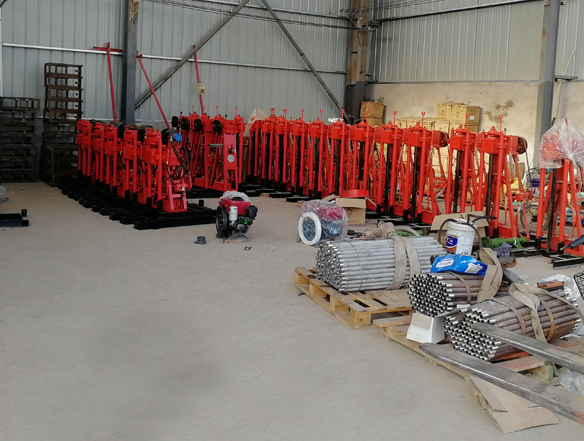

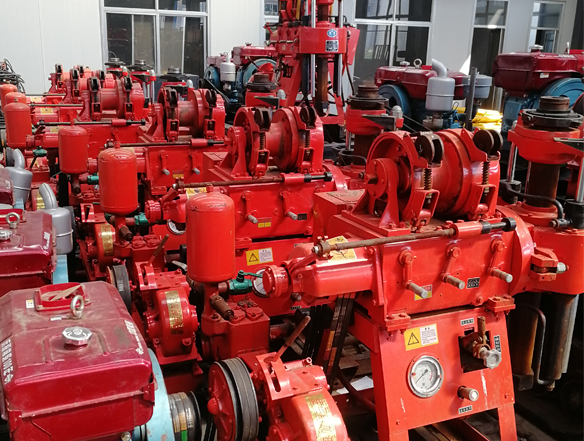

XY-100液壓地質勘探鉆機生產車間
|
 |
