P15B耙斗裝巖機

耙斗機全稱耙斗裝巖機，又叫耙裝機，耙?guī)r機 耙斗裝巖機主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。

耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業，耙斗裝巖機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽，進料槽，中間槽，卸載槽，電氣部分，風動推車缸等部件組成。

耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。P15B耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。P15B耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

隧道井巷常用的裝渣機又稱耙斗裝巖機，現又被挖斗裝載機[挖斗裝渣機]所代替。要求外型尺寸矮小，堅固耐用，操作方便簡單，行走自如，生產效率高，連續不間歇運轉，又要安全環保。裝渣機[裝巖機]的走行方式有輪胎式、軌道式、履帶式三種行走方式。按其裝渣機的臂斗型式可分為：鏟斗式、蟹爪式、立爪式、挖斗式等四種。因為間歇性不能連續性，往復不靈活，工作能力低，不安全造成的灰塵較大，操作不人性化，巖石塊度要求小，坡度又受限等缺陷，前三種都在施工實踐中慢慢被挖斗式所淘汰取代。

P-15B耙斗裝巖機適用于凈高2米以上（凈斷面4.5平方米以上）的巷道選用。P-15B耙斗裝巖機適用于水平和傾斜角小于35度的斜井上山及90度拐角巷道中裝載。P-15B耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。它不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。

P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。P15B耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。它不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。

P型耙斗裝巖機的基礎參數：

　　P-15B耙斗裝巖機適用于凈高2米以上( 凈斷面4.5平方米以上 )的巷道選用。

　　P-30B耙斗裝巖機適用于凈高2米以上( 凈斷面6平方米以上 )的巷道選用。

　　P-60B耙斗裝巖機適用于凈高2.4米以上( 凈斷面8平方米以上 )的巷道選用。

　　P-90B耙斗裝巖機適用于凈高3米以上( 凈斷面12平方米以上 )的巷道選用。

　　P-120B耙斗裝巖機可適用于凈高3米以上( 凈斷面16平方米以上 )的巷道選用

P15B耙斗裝巖機操作

1、司機操作前要先進行培訓，掌握設備的基本性能和操作要領，未經培訓者不得操作耙?guī)r機。

2、開車前要先發出信號，待人員全部撤至安全地點后才能操作耙?guī)r機。

3、起動設備，拉緊主繩滾筒的操作手柄，耙斗開始耙矸，待矸石到達卸載口后立即拉緊尾繩的操作手柄，使耙斗返回耙矸地點，重新耙?guī)r。

P15B耙斗裝巖機注意事項

1、耙?guī)r過程中，人員必須退至耙?guī)r機以外，防止因斷繩、跑石傷人。

2、操作時，司機必須精力高度集中，兩眼要隨時注視耙斗的運行位置，到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。

3、裝矸時必須灑水、降塵。

4、每次放炮崩下的矸石必須裝完，兩側不得出現余矸堆積，機器周圍耙斗耙不到的矸石必須人工裝凈。

5、耙?guī)r過程中如耙斗受阻，不得強行耙?guī)r，應將耙斗稍微后退然后再耙，大塊矸石必須人工用大錘或風鎬搗碎，嚴禁放糊炮破碎。

6、當巷道底板巖性較松軟時，耙?guī)r過程中要掌握好耙?guī)r力度，以防巷道底板低于軌面過高,底板出現起伏不平現象。

7、司機操作時，應盡量避免同時拉緊兩個操縱手柄，防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。

8、開車時嚴禁用手或工具觸摸鋼絲繩。

9、耙?guī)r機工作時，絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。

10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機。



我廠主要經營P15B耙斗裝巖機，礦用機械，臺車，絞車，配件等。公司秉承“ 顧客至上，銳意進取”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優 質的服務。歡迎新老客戶來我廠實地參觀考察！

P15B耙斗裝巖機具有效率高、結構緊湊、P15B耙斗裝巖機具應用范圍廣等特點。 用于巷道掘進中配合礦車進行裝巖。不僅可以在30°以下上山、下山巷道裝巖， P15B耙斗裝巖機具還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道 掘進機械化的主要機械設備之一。

P-15B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35 度的斜井上山及90度拐角巷道中裝載，P15B耙斗裝巖機具巖石之用，P15B耙斗裝巖機可配合礦車或者箕斗使用。P型 系列耙斗裝巖機用在巖巷掘進中，配以1.1米3礦車或箕斗進行裝載作業，P15B耙 斗裝巖機適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B（A）、 P60B大于2.4米2]，凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的 巷道。

濟寧市卓信工礦設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。

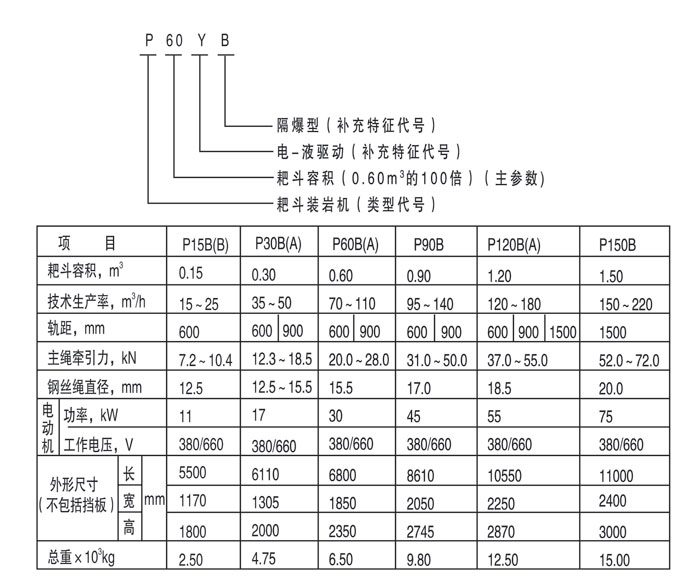

PB系列耙斗裝巖機技術性能表



耙斗裝巖機使用的基本要求。

1、進入井下使用的耙斗裝巖機必須有生產**、產品合格證、煤礦礦用產品安全標志，否則不準入井。

2、P15B耙斗裝巖機與巷幫的間距，行人側不小于0.8米，另一側不小于0.5米；卸料槽上沿，距頂板距離不小于0.6米，卸料槽與膠帶機膠帶面的高度落差不大于0.7米（特殊情況下必須經機電科批準）；皮帶機尾應按要求安裝緩沖托輥。

3、若掘進工作面積水點需設臨時水窩，集水量不小于1立方米。

4、P15B耙斗裝巖機底盤要平穩，固定要牢固，四角用錨固力不小于90KN、≥?16×1800的錨桿和?15.5鋼絲繩固定，每根鋼絲繩不少于2個繩卡。

5、與耙斗裝巖機配套的電氣設備不得占用人行道，與巷幫間距不小于0.1米，設備間距不小于0.8米，距膠帶機（礦車）最突出部位不小于0.5米。

P15B耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。P15B耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

P系列P15B耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。它不僅可以在平巷中使用，P15B耙斗裝巖機而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。

P型耙斗裝巖機的基礎參數：

P-15B耙斗裝巖機適用于凈高2米以上( 凈斷面4.5平方米以上 )的巷道選用。

P15B耙斗裝巖機適用于凈高2米以上( 凈斷面6平方米以上 )的巷道選用。

P15B耙斗裝巖機適用于凈高2.4米以上( 凈斷面8平方米以上 )的巷道選用。

P15B耙斗裝巖機適用于凈高3米以上( 凈斷面12平方米以上 )的巷道選用。

P-120B耙斗裝巖機可適用于凈高3米以上( 凈斷面16平方米以上 )的巷道選用

P15B耙斗裝巖機注意事項

1、P15B耙斗裝巖機耙?guī)r過程中，人員必須退至耙?guī)r機以外，防止因斷繩、跑石傷人。

2、操作時，司機必須精力高度集中，兩眼要隨時注視耙斗的運行位置，到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。

3、裝矸時必須灑水、降塵。

4、每次放炮崩下的矸石必須裝完，兩側不得出現余矸堆積，機器周圍耙斗耙不到的矸石必須人工裝凈。

5、P15B耙斗裝巖機耙?guī)r過程中如耙斗受阻，不得強行耙?guī)r，應將耙斗稍微后退然后再耙，大塊矸石必須人工用大錘或風鎬搗碎，嚴禁放糊炮破碎。

6、當巷道底板巖性較松軟時，耙?guī)r過程中要掌握好耙?guī)r力度，以防巷道底板低于軌面過高,底板出現起伏不平現象。

7、司機操作時，應盡量避免同時拉緊兩個操縱手柄，防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。

8、開車時嚴禁用手或工具觸摸鋼絲繩。

9、P15B耙斗裝巖機耙?guī)r機工作時，絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。

10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機

11、P15B耙斗裝巖機使用安全技術措施，根據現場施工要求，現要使用耙斗裝巖機，為了保證P15B耙斗裝巖機的使用安全，堅持“安全第一，預防為主”的原則，在此次施工中達到快速、優質、安全的施工目標，特編制本措施以指導施工，有關單位務必認真遵照執行。

一、P15B耙斗裝巖機上下井安全管理規定

1、P15B耙斗裝巖機下井前，認真檢查機體各部，若發現問題及時處理。

2、P15B耙斗裝巖機下井前，檢查電機、繩滾是否正常，將各手柄放在“中位”上，清除工作面雜物。

4、P15B耙斗裝巖機下井前，用棕繩將P15B耙斗裝巖機所帶滑子用鐵絲捆扎牢固。

5、P15B耙斗裝巖機下井前，通知絞車司機，井口、吊盤、工作面信號工，說明P15B耙斗裝巖機下井到各位置時應注意事項，作好密切配合。

6、用以升降、懸吊P15B耙斗裝巖機的提升絞車、鋼絲繩、鉤頭等提升系統，必須滿足P15B耙斗裝巖機整體重量的要求，必須符合《煤礦安全規程》的規定，防止過載。

7、升降P15B耙斗裝巖機時，運行速度要平穩，封口盤、吊盤必須有專人監護。

8、P15B耙斗裝巖機機固定好，并將鉤頭摘掉。

9、P15B耙斗裝巖機提升前，通知絞車司機、信號工、看盤人員注意，做好P15B耙斗裝巖機提升的準備。P15B耙斗裝巖機在工作面上稍微提起后停下，檢查井筒內有無障礙物以及吊掛設備是否牢固可靠，開始上提速度0.1米/秒，通過盤口要平穩提升。

10、下放P15B耙斗裝巖機時，喇叭口下嚴禁有人。

11、起落P15B耙斗裝巖機時，盤口必須有專人監護，保證目接目送。

12、經常檢查提升鉤頭、吊環有無變形、裂紋等損壞現象；檢查起吊P15B耙斗裝巖機的鋼絲繩卸扣有無斷絲和松動現象。

二、P15B耙斗裝巖機移動和固定安全管理規定

1、P15B耙斗裝巖機移動前，應先清理巷道底板的巖石，并把軌道組裝好。電氣開關和負荷電纜可以平行作業，一起敷設。

2、P15B耙斗裝巖機下到巷道內的安裝好的軌道上，向前推移。推移時，作業人員要前后推移，兩側不得有人。

3、P15B耙斗裝巖機移動到預定位置后，利用5T拉葫蘆把P15B耙斗裝巖機調整到位，并固定好四個卡軌器。再在兩幫斜向上方注兩根錨桿，并加上托盤蓋板，并利用

4、緊兩個操作把手，以防耙斗飛起、撥出固定楔、拉斷鋼絲繩；空斗回程時，應避免碰撞工作面尾輪；升斗卸矸時，應避免速度過快，發生過卷碰撞卸料槽上的導繩輪。

5、當耙斗出繩方向或耙裝的夾角過大時，司機應站在出繩的相對側操作，以防耙斗竄出溜槽傷人。耙?guī)r時，耙斗和鋼絲繩兩側不準有人。

6、在拐彎巷道耙裝時，若司機看不到工作面情況，應派專人站在安全地點指揮。

三、耙斗拉翻時的處理方法：

1、拉到槽體斜坡上猛松主繩，使耙斗翻跟頭，再拉尾繩轉彎找正；

2、拉到工作面猛拉起，使耙斗吊起，再猛松，利用自重自動翻斗；

3、主、尾繩同時拉緊，騰空自動翻斗。

四、P15B耙斗裝巖機司機交接班：  P15B耙斗裝巖機司機交接班時，應將本班設備運轉情況、發現的故障、尋找的問題向下班司機交代秦楚，并填寫交接班記錄。

隧道井巷常用的裝渣機又稱耙斗裝巖機，現又被挖斗裝載機[P15B耙斗裝巖機]所代替。要求外型尺寸矮小，堅固耐用，操作方便簡單，行走自如，生產效率高，連續不間歇運轉，又要安全環保。裝渣機[P15B耙斗裝巖機]的走行方式有輪胎式；軌道式；履帶式三種行走方式。按其裝渣機的臂斗型式可分為：鏟斗式、蟹爪式、立爪式、挖斗式等四種。因為間歇性不能連續性，往復不靈活，工作能力低，不安全造成的灰塵較大，操作不人性化，巖石塊度要求小，坡度又受限等缺陷，前三種都在施工實踐中慢慢被挖斗式所淘汰取代。輪胎式裝渣機只適宜1.7米空間里工作的微小機型，只能在平巷工作，它的缺點是在水土質圍巖和硬質圍巖隧道巷道中容易出現打滑和下陷以及劃破輪胎，效益較低，吃料力度�。籔15B耙斗裝巖機它的優點是超小空間裝渣裝礦，價格最便宜但比人工更劃算。P15B耙斗裝巖機適宜配套有軌運輸更節省，但它的工作范圍受限，架鋪鋼軌較麻煩也不能在坡度上工作；它的優點是價格適中，效益較高，吃料力度較大，扒料大又多。履帶式裝渣機綜合了以上所有的優點和缺點，但前期投入較貴點，可效益卻大大的翻倍工期成本降到了現有的最低點。隧道、巷道掘進出渣裝渣作業能力的強弱，決定了整個施工作業循環中所占的時間的長短[一般在45%-60%的時間]，直接影響施工速度和成本！因此在選擇出渣方式時，應對隧道或開挖坑道斷面的大小，圍巖的地質條件，一次開挖量，機械配套能力，經濟性以及工期要求等因素綜合考慮，正確選擇并配制足夠適合的裝渣運輸方式優關重要。隨著資源日益枯竭與社會需求不斷擴大，技術手段和機械化的合理運用更顯得至關突出。在地下開采礦山基建中，井巷工程量很大，一個中型礦的井巷工程便達6萬----12萬立方米，其基建時間主要取決于施工進度的機械化，是采礦工藝的首要環節，是實現礦山生產高產高穩產安全的保證。巖巷掘進工序中的打眼、裝巖、支護是占時最長的工序，采用多臂鑿巖臺車、高效連續裝巖機、光面爆破技術、瞄噴支護技術是提高隧道、巖巷掘進速度的有效措施。裝渣機的選擇應根據圍巖及坑道條件，工資斷面空間及其運輸工具的匹配和組織，以充分發揮各自的工作效能，縮短裝渣的時間來降低成本。

P15B耙斗裝巖機司機操作規程

1、必須持有效證件上崗，熟悉設備一般維護和故障處理知識。

2、認真學習作業規程，掌握耙斗裝巖機使用安全措施。

3、檢查工作地點幫頂支護情況，并進行敲幫問頂，找凈浮石危石，選擇牢固可靠的掛滑輪導向支承點。

4、檢查耙斗裝巖機各部件、系統、護欄、基礎是否完好并符合要求。

5、人員全部撤到耙斗機后側安全地點。

6、送電空載試運轉正常后再加載運轉。

7、正常出貨時不準將兩個手把同時拉緊以防耙斗飛起。

8、耙斗出貨與工作面距離一般為5--20米、耙斗運行不準在支架上掛滑輪。

9、耙斗機在運行過程中發生故障時必須停機、開關閉鎖進行處理。

10、司機應隨時注意機器各部位運轉情況，發現異常必須停機檢查處理。

11、移動耙斗機操作程序：打開卡軌器--整理電纜--傳遞信號--牽引移動--拉至預定位置固定。

12、工作結束后將耙斗操作手把放在松閘的位置，切斷耙斗機電源，開關打零位閉鎖。

13、清除耙斗機各部位和開關上的巖石、粉塵，向接班人員交清機械運轉情況。

耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗作往復運動把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖作業。裝巖機主要用途：適用于水平和傾斜角小于35度的斜井上山及90度拐角巷道中裝載。 P、PD、YPD系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。它不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。

山東卓信機械設備公司一直以四點售后承諾贏得顧客光顧。

一、質量承諾：

1、P15B耙斗裝巖機的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

二、P15B耙斗裝巖機價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。

三、交貨期承諾：

1、P15B耙斗裝巖機交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。①技術保養維修手冊

②安裝總圖

③外購件說明書及制造廠家

④提供易損件、備件清單，并附送一定量的備件

四、P15B耙斗裝巖機售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、

2、產品交貨時，我公司向用戶提供下列文件；

3、服務目標：服務質量贏得用戶滿意

4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，DYZ-5一體式液壓拉馬保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
